工業機器人所用軸承
工業機器人所用軸承
- 2022/11/16 16:01:59
工業機器人是一種在自動控制下，能夠重復編程完成某些操作或移動作業的多功能、多自由度的機械裝置，是現代制造業中重要的工程自動化設備。
工業機器人軸承作為工業機器人的關鍵配套件之一，最適用于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等。
工業機器人軸承特點
1、可承受軸向、徑向、傾覆等方向綜合載荷；
2、薄壁型軸承；
3、高回轉定位精度。
工業機器人軸承分類
主要包括兩大類用于工業機器人的軸承，一是等截面薄壁軸承，另一類是交叉滾子軸承。另外還有諧波減速器軸承、直線軸承、關節軸承等，但主要還是等截面薄壁軸承和交叉滾子軸承運用較多。

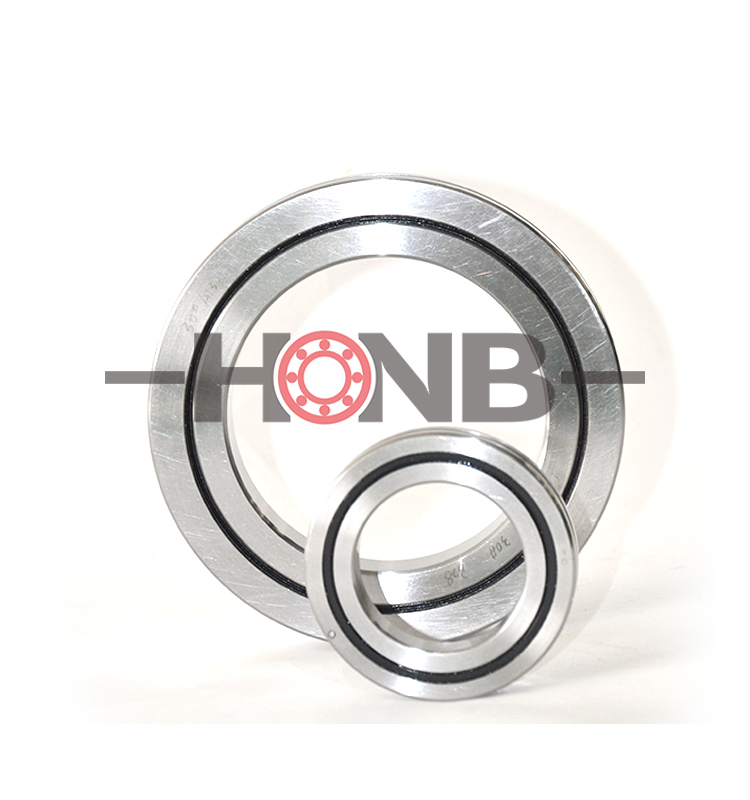

交叉滾子軸承
交叉滾子軸承，是圓柱滾子或圓錐滾子在呈90度的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高鋼性，且精度可達到P5、P4、P2級。因此適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，精密旋轉工作臺、醫療機器、計算器、軍工、IC制造裝置等設備。
交叉滾子軸承的特點：
1、具有出色的旋轉精度
交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，滾子之間裝有間隔保持器或者隔離塊，可以防止?jié)L子的傾斜貨滾子之間相互磨察，有效防止了旋轉扭矩的增加。另外，不會發生滾子的一方接觸現象或者鎖死現象；同時因為內外環是分割的結構，間隙可以調整，即使被施加預壓，也能獲得高精度的旋轉運動。
2、操作安裝簡化
被分割成兩部分的外環或者內環，在裝入滾子和保持器后，被固定在一起，所以安裝時操作非常簡單。
3、承受較大的軸向和徑向負荷
因為滾子在呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列，這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
4、大幅節省安裝空間
交叉滾子軸承的內外環尺寸被最小限度的小型化，特別是超薄結構是接近極限的小型尺寸，并且具有高剛性，所以最適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。
